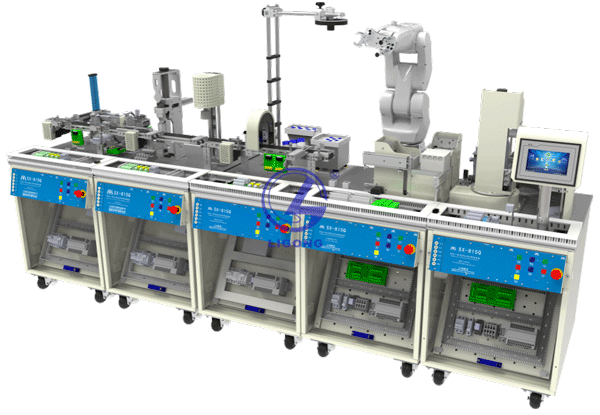

LGGW-ZK01型 工業網絡智能控制與維護系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、數據管理系統
組成： 由電氣控制面板、網絡布線掛板、主控操作臺和電氣控制系統組成，
1、控制面板
控制面板主要有觸摸屏、電源開關、啟動、停止、復位、手自動和急停按鈕等組成。
2、網絡掛線板
網絡布線掛板： 采用厚度≥1.5mm的鈑金折彎而成，溫濕度傳感器、邊緣計算網關、非網管型工業交換機、環網三層管理工業交換機、工業防火墻、工業級雙頻無線接入點等元器件的固定。
3、主控操作臺
臺體主要由骨架、箱體門、鋁型材、桌面、電控箱、配線盤、楣板、腳輪等構成。
臺體尺寸≥830×800×1760mm,操作臺采用型材和鈑金相結合形式， 操作臺底部安裝帶剎車制動的承重腳輪。
臺體骨架采用壁厚不低于1.5mm的鋼板焊接而成，側面有插座， 下方設有放置電腦主機的箱體， 同時有2個對開箱體門，1個快拆箱體門，箱體門采用厚度不低于1.2mm的鈑金折彎而成， 箱體和門上設計有通風口及散熱風扇，主要用于電腦主機等電氣元件的散熱； 臺體桌面采用厚度≥25mm的密度板表面有防火板貼面。
臺體上部設計有用于安裝觸摸屏、控制按鈕的箱體及面板， 箱體用厚度≥2mm的鋼板焊接， 面板采用≥1.5mm的鋼板， 用于觸摸屏、開關按鈕的固定， 箱體固定在臺體桌面上與鋁合金型材上。
4、電氣控制系統
(1) 可編程控制器
數據管理單元包含中央處理單元， 工作存儲器300kb用于程序， 1MB用于數據， 16個數字輸入， 16個數碼輸出，5個模擬輸入， 2個模擬輸出， 6個高速計數器， 4 個快速計數器針對 PTO/PWM/頻率輸出 第 1 個接口:
PROFINET IRT 帶雙端口交換機, 60 ns 比特性能表現,包括 Push-In 式前面板連接器, 支持梯形圖(LAD) 、結構化控制語言 (SCL) 、功能塊圖 (FBD) 、順序功能語言(GRAPH)。
(2) 觸摸屏
按鍵式/觸摸式操作, 7〞 TFT 顯示屏, 65536 顏色,PROFINET 接口, 可使用組態最低版本 WinCC Basic V13/STEP 7 Basic V13。
(3) 非網管工業交換機
支持8個百兆電口緩存達1Mbit， 可滿足4K視頻的流暢傳輸支持IEEE802.3/802.3u/802.3z/802.3x存儲轉發方式支持大背板帶寬， 大交換緩存， 確保所有端口線速轉發冗余雙電源DC 或單電源AC 可選， 防反接， 過流保護功能-40℃~75℃。
(4) 環網三層管理工業交換機
提供8個10/100/1000M自適應RJ45 端口和4個千兆SFP端口
工業級工作溫度: -40℃~75℃ERPS環網協議, RPL配置
寬電壓輸入: 9.6V~60VDC
多種安裝方式： 導軌式安裝+壁掛安裝
三層路由協議、完備的安全防護機制和完善的ACL\QoS策略
兩路電源輸入。
(5) 工業防火墻
雙核64位網絡專用處理器, 單核主頻1GHz, 1GB DDRIV高速內存3個10/100/1000MRJ45端口,1個MGMT管理口工業級工作溫度: -40℃~75℃
EMS 高級防護， 三冗余電源輸入， 工作更可靠支持端口bypass功能， 斷電后端口直連支持配置安全策略、審計策略、帶寬策略、NAT 策略、ALG策略等
支持多種安全防護功能， 防御ARP欺騙、ARP 攻擊、DDoS攻擊、網絡掃描、可疑包攻擊等
支持可拓展的一體化DPI 深度安全(入侵防御、反病毒、文件過濾、惡意域名遠程查詢、應用行為控制) ， 特征庫定期更新
支持豐富的策略對象 (安全區域、地址、用戶、服務、網站、應用、黑白名單、安全配置文件、入侵防御、審計配置文件等)
支持豐富的網絡功能，靜態路由、策略路由、智能均衡、VPN (IPSec/PPTP/L2TP VPN) 、DDNS等
(6) 工業級雙頻無線接入點
適應-40℃~+75℃溫度下嚴苛的工業級工作環境
冗余雙路直流供電， 以及標準PoE 供電， 適應工業環境組網要求, 穩定可靠IEC/EN 61000-4高標準工業級防護
設計， 適應惡劣環境
2.4GHz和5GHz雙頻段并發射頻,無線速率可達1900Mbps
獨立功放電路， 提升發射功率支持設備工作為AP或應
Client 兩種覆蓋/傳輸模式以及Router上網模式, 應用靈活增強雙頻漫游技術， Client模式設備可快速漫游至機信號更優的AP 干擾下設備通信不中斷， 緊湊型鋁合金機
身， 標準DIN導軌/壁掛安裝，
支持 AC 或TP-LINK 商用網絡云平臺集中管理
(7) 邊緣計算網關
CPU:ARM9 嵌入式低功耗CPU,主頻300MHz內存:64M
DDR2+128M FLASH
網絡接入： WIFI 和以太網 以太網: 2路10M/100M自
適應端口
串口: RS485和RS232保護: 雙重看門狗管理
數據采集： 支持 PLC遠程上下載程序： 支持
斷網續傳：支持防拆機： 支持 最大支持點數： 512交換機功能： 支持
(8) 溫濕度傳感器
尺寸:≥96×48(RH102) 輸出： 變送輸出
通訊: RS485通訊 工作原理： 電子式溫控器
功率: 250V10A 溫度范圍： -40℃~110℃
溫度范圍: 0~100% 配溫濕一體傳感器
(9) 環境傳感器
集多種測量要素于一體，最多可同時集成11種測量要素?？蓽y量PM2.5、PM10、大氣壓力、光照、噪聲、CO2等多種要素。
采用圓形弧面殼體， 配合我們提供的底座可吸頂安裝也可壁掛安裝。
采用專用的 485 電路, 通信穩定, 10~30V 寬電壓范圍供電。
(10) 智能電能表
參比電壓: 220V 參比頻率: 50HZ 電流規格： 直接
接入AC5(80) A 支持通訊: RS485 通訊 顯示方式: 段
碼LCD 工作溫度: -25℃~+55℃
(11) 智能網關
電源電壓： 12~24V 寬電壓供電，運輸和存儲溫度；供電
電源助率:3W(24V/125mA) 運輸和存儲溫度: -40℃
~+70℃工作相對濕度: 5~95%(無工作溫度: -20℃~+60℃
結露)尺寸: ≥(長)120mm×(寬)82mm×(厚) 38mm外形尺式: ≥35mm 導軌重量: 約 300g
(12) LORA 無透傳模塊
天線類型：板式智慧農業 工業遙控數據采集 無線工作適用場景:帶導軌卡座 尺寸:≥ 83x60x25mm
頻率：43%；24% 通信方式： 純射頻模組， 支持發送、接收
5、數據要由編程操作臺、編程電腦、服務器、可視化系統、電腦椅等組成；
（1）編程操作臺
3臺體主編輯串架、箱體門、鋁型材、桌面、顯示屏箱體、臺腳線等構成:臺體尺寸≥1440×800×1760mm,操作指采腳型材和鈑金相結合形式， 操作臺底部安裝帶剎車制動焊的承重腳輪，臺體骨架采用壁厚不低于1.2mm的鋼板焊的強而成，側面有電源開關及插座，下方設有放置電腦，箱接機的箱體， 同時有4個對開箱體門與2個快拆后門，箱機體門采用厚度1.2mm的鈑金折彎而成， 箱體和門上設計板有通風口與散熱風扇；臺體桌面采用厚度25mm的密度板表面有防火板貼面；臺體上部設計有用于安裝可視化顯示屏的箱體， 箱體用厚度1.5mm的鋼板焊接， 箱體的固定采用型材截面≥40﹡80mm鋁型材連接在臺體骨架上。
（2）編程電腦
處理器: i7-12700 內存容量: 16G硬盤: 1TB 2.5英寸 SATA SSD固態硬盤
顯卡: 3060 顯存12G 電源: 500W高效節能電源
顯示器: 23.8英寸顯示器, 屏幕比例: 16:9, 分辨率:≥1920×1080, 微邊框, 廣視角, VA面板, WLED 背光3.2.3 服務器
處理器: 四核 3.1GHZ 主頻 內存容量: 32G 內存
硬盤: 480G SSD 固態 顯卡: P630
接口: 1000M網卡/2×DP接口/DVD 光驅
（3）可視化系統
可視化系統主要由顯示器和固定箱體組成，固定箱體采用鈑金結構壁厚1.5mm的鋼板折彎焊接而成， 用于顯示器的固定。
顯示器主要參數如下：
屏幕尺寸: 23.3英寸 屏幕比: 21:9 曲率： 平面
面板: IPS技術 最大分辨率: ≥2560×1080
色域: 98%sRGB 可視角度: ≥178°(H)/≥178°(V)
亮度 (TYP) : 300cd/m2 對比度(靜態): 4000:1
色數: 16.7M 屏幕刷新率: 75Hz
接口: 1×HDMI1.4+1×DP1.2+1×Audio out
二、系統工作站配置
（一）灌裝上料工作站
（二）加蓋擰蓋工作站
（三）檢測分揀工作站
（四）工業機器人包裝工作站
（五）成品自動入庫工作站
（六）智能制造生產線虛擬仿真系統軟件
（七）云智能實驗室安全管理系統
三、教學課件資源
（一）工業機器人課程資源
（二）PLC編程教學課件資源
（三）PLC控制編程仿真軟件
（四）電氣控制技能實訓仿真軟件
