全空氣中央空調系統綜合實訓考核裝置
一、產品概述
全空氣中央空調系統綜合實訓考核裝置系統采用水冷機組，不銹鋼框架結構,終端建立一個專門房間進行客戶的模擬,大廳的模擬直接利用教室原來空間,系統由冷熱水系統、加濕裝置、空調箱(風道) 、冷凍水系統、測量儀表(包括溫濕度傳感器及風速傳感器)、電氣控制系統、模擬熱源、一次和二次回風系統、網絡接口通訊等組成。系統采用風冷式。整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制,由計算機通過通信總線與PLC進行通信,控制整個中央空調的運行?？照{(diào)的運行參數由各類傳感器進行采集,并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫形式同步顯示系統的設備結構、控制原理和流程。
（一）功能
1、中央空調系統的認知及使用
2、制冷原理與熱交換技術
3、中央空調系統常用傳感器識別與應用
4、中央空調的PLC編程與控制應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控制技術應用
11、網絡通訊技術及其應用。
12、溫、濕度、風速的數據采集及控制
13、具有自動溢水保護系統
（二）配置
1、電氣參數
工作電源：三相五線380V10%,50Hz
安全保增:具有接地保護，漏電保護，過流保護。
額定功率: 4KW
2、系統對象配置
設備整體與實際中央空調系統結構相同,采用開放式不銹鋼框架結構,各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統(風管組件)、模擬房間、電控柜,計算機等部分組成,并配有膨脹水箱。
(1)制冷機組
由壓縮機、爆旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成,管路中還設有控制閥等實訓所必需的部件,管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作,制冷劑為R22
(2)冷卻水系統
由1套噴淋式冷卻塔機組、2臺冷卻水泵組成,主要完成制冷機組冷卻散熱工作。
(3)冷凍水系統
由2臺冷凍水泵、膨脹水箱等組成,主要完成制冷機組的冷凍水循環工作。

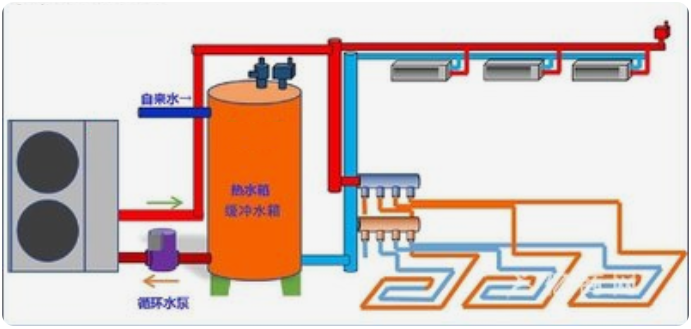

6、制熱系統
由模擬鍋爐(電加熱式) 、1臺熱水泵組成,主要完成制熱工作。
(5) 空氣調節系統(風管組件)
由過濾器、表冷器、溫濕度和風速測控系統、普通風機、風道等組成,主要完成空氣調節用。
(6)模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成,主要完成房間的溫度設定與空氣調節作用。(1)控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制,由計算機通過通信總線與PLC進行通信,控制整個中央空調的運行?？照{(diào)的運行參數由各類傳感器進行采集,并通過通信總線送入計算機中,通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據,可進行全手動和自動運行操作。
3.PLC:三菱FX2N-48MR
4、變頻器:三菱FR-S540E-0.75K-CH
5、觸摸屏: 7英寸工業彩色觸摸屏
6、溫度、濕度、風速、壓力傳感器
(2)軟件配置
2、PLC編程軟件,配套PLC實訓程序及實訓指導書。
3、中央空調配套組態軟件
(3)網絡監控及智能考核核件,實現教師臺和學生臺電腦（30臺）可以同時監控中央空調的運行狀態,對中央空調的壓力、溫度等相關數據進行采集和顯示。 教師機設置故障,學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據,生成成績單，具有打印功能。
(1)通訊配置
可以實現多臺電腦聯網控制系統
(2)工具儀表配置
1、品牌臺式微機1臺(校方自備)
2、數字萬用表1個
3、裝配工具1套
(三)、中央空調配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 實訓鑒定 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓
全空氣中央空調系統綜合實訓考核裝置系統采用水冷機組，不銹鋼框架結構,終端建立一個專門房間進行客戶的模擬,大廳的模擬直接利用教室原來空間,系統由冷熱水系統、加濕裝置、空調箱(風道) 、冷凍水系統、測量儀表(包括溫濕度傳感器及風速傳感器)、電氣控制系統、模擬熱源、一次和二次回風系統、網絡接口通訊等組成。系統采用風冷式。整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制,由計算機通過通信總線與PLC進行通信,控制整個中央空調的運行?？照{(diào)的運行參數由各類傳感器進行采集,并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫形式同步顯示系統的設備結構、控制原理和流程。
（一）功能
1、中央空調系統的認知及使用
2、制冷原理與熱交換技術
3、中央空調系統常用傳感器識別與應用
4、中央空調的PLC編程與控制應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控制技術應用
11、網絡通訊技術及其應用。
12、溫、濕度、風速的數據采集及控制
13、具有自動溢水保護系統
（二）配置
1、電氣參數
工作電源：三相五線380V10%,50Hz
安全保增:具有接地保護，漏電保護，過流保護。
額定功率: 4KW
2、系統對象配置
設備整體與實際中央空調系統結構相同,采用開放式不銹鋼框架結構,各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統(風管組件)、模擬房間、電控柜,計算機等部分組成,并配有膨脹水箱。
(1)制冷機組
由壓縮機、爆旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成,管路中還設有控制閥等實訓所必需的部件,管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作,制冷劑為R22
(2)冷卻水系統
由1套噴淋式冷卻塔機組、2臺冷卻水泵組成,主要完成制冷機組冷卻散熱工作。
(3)冷凍水系統
由2臺冷凍水泵、膨脹水箱等組成,主要完成制冷機組的冷凍水循環工作。
6、制熱系統
由模擬鍋爐(電加熱式) 、1臺熱水泵組成,主要完成制熱工作。
(5) 空氣調節系統(風管組件)
由過濾器、表冷器、溫濕度和風速測控系統、普通風機、風道等組成,主要完成空氣調節用。
(6)模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成,主要完成房間的溫度設定與空氣調節作用。(1)控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制,由計算機通過通信總線與PLC進行通信,控制整個中央空調的運行?？照{(diào)的運行參數由各類傳感器進行采集,并通過通信總線送入計算機中,通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據,可進行全手動和自動運行操作。
3.PLC:三菱FX2N-48MR
4、變頻器:三菱FR-S540E-0.75K-CH
5、觸摸屏: 7英寸工業彩色觸摸屏
6、溫度、濕度、風速、壓力傳感器
(2)軟件配置
2、PLC編程軟件,配套PLC實訓程序及實訓指導書。
3、中央空調配套組態軟件
(3)網絡監控及智能考核核件,實現教師臺和學生臺電腦（30臺）可以同時監控中央空調的運行狀態,對中央空調的壓力、溫度等相關數據進行采集和顯示。 教師機設置故障,學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據,生成成績單，具有打印功能。
(1)通訊配置
可以實現多臺電腦聯網控制系統
(2)工具儀表配置
1、品牌臺式微機1臺(校方自備)
2、數字萬用表1個
3、裝配工具1套
(三)、中央空調配置清單
| 編號 | 名稱 | 單位 | 數量 |
| 1 | 壓縮機 | 臺 | 1 |
| 2 | 起動器 | 只 | 1 |
| 3 | 儲液器 | 個 | 1 |
| 4 | 冷凝器 | 只 | 1 |
| 5 | 手閥 | 只 | 2 |
| 6 | 高低壓表 | 只 | 2 |
| 7 | 膨賬閥 | 只 | 1 |
| 8 | 風機 | 個 | 1 |
| 9 | 風管組件 | 套 | 1 |
| 10 | 熱水泵 | 臺 | 2 |
| 11 | 冷水泵 | 臺 | 2 |
| 12 | 電磁閥(液) | 只 | 1 |
| 13 | 蒸發器 | 只 | 1 |
| 14 | 過濾器 | 個 | 1 |
| 15 | 視液鏡 | 個 | 1 |
| 16 | 溫控器 | 只 | 1 |
| 17 | 熱電偶 | 只 | 8 |
| 18 | 模擬房間 | 套 | 1 |
| 19 | 模擬鍋爐 | 套 | 1 |
| 20 | 冷卻塔 | 個 | 1 |
| 21 | 水箱 | 套 | 2 |
| 22 | 支撐框架 | 套 | 1 |
| 23 | 控制柜 | 臺 | 1 |
| 24 | 連接線 | 條 | 1 |
| 25 | 考核軟件 | 套 | 1 |
| 26 | 實驗操作指導書 | 套 | 1 |
| 27 | 電腦小推車 | 張 | 1 |
| 28 | PLC | 臺 | 1 |
| 29 | 變頻器 | 臺 | 1 |
| 30 | 觸摸屏 | 臺 | 1 |
| 31 | 溫度采集模塊 | 塊 | 2 |
| 32 | 壓力、濕度、風速采集模塊 | 塊 | 1 |
| 33 | 變頻調速模塊 | ||
| 34 | 壓力傳感器 | 個 | 2 |
| 35 | 服務器 | 套 | 1 |
| 36 | 智能答題系統 | 套 | 1 |
| 37 | 贈送裝配維修工具1套 | 套 | 1 |
| 38 | 萬用表 | 只 | 1 |
